三英精控高速偏摆镜采用压电陶瓷驱动，内部使用无回差柔性铰链并联导向结构，采用有限方针分析优化柔性铰链结构，紧凑的差分并联结构柔性导向系统具有超高的导向精度，且具有高刚性、高负载、无磨损、免维护等特点。高速偏摆镜内置精密位移传感器进行全闭环的位置反馈，确保了高速偏摆镜具有极佳的运动控制精度，定位精度，分辨率和稳定性可以达到纳米量级，紧凑型设计，可以更好的集成于光学系统。

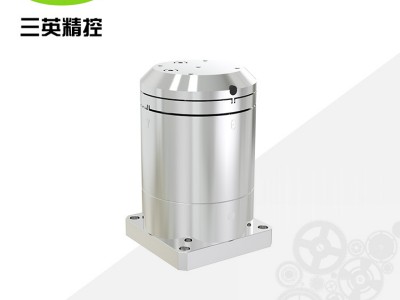

ns-rb8-01二维高速偏摆镜
典型应用：
激光雷达
光学稳像
激光卫星通信
激光驾束扫描
超分辨率光学成像
产品参数：
|
型号
|
ns-rb8-01
|
|
运动轴
|
θxθy(tip/tilt)
|
|
传感器类型
|
电容式
|
|
闭环行程( mrad )
|
8
|
|
闭环分辨率( μrad )
|
0.05
|
|
线性度( % )
|
0.5
|
|
无负载下谐振频率( hz )
|
3500
|
|
端口
|
d-sub15
|
|
材料
|
铝合金
|
|
最大负载
|
φ75×14mm mirror ( 500g )
|
|
自重( kg )
|
0.13
|
|
尺寸( mm )
|
φ36×57
|
注：闭环分辨率与带宽有关。

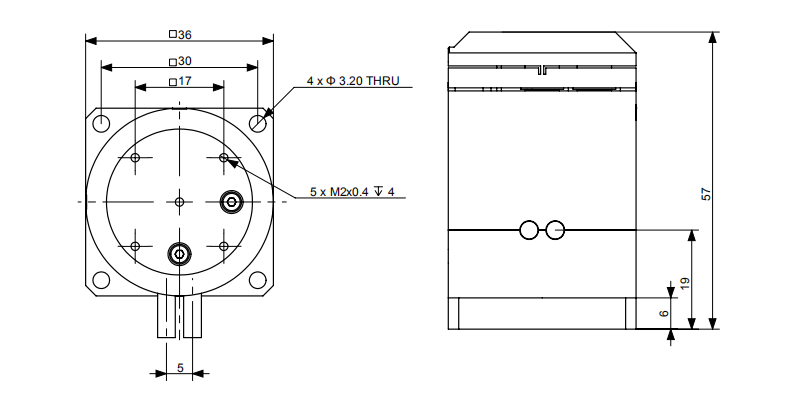

尺寸图：
