通过长期的技术经验的积累，全自动影像仪在功能上逐步的延伸，配合探针和激光组的使用，出现介于二维和三维几何尺寸测量的仪器——2.5次元影像仪。

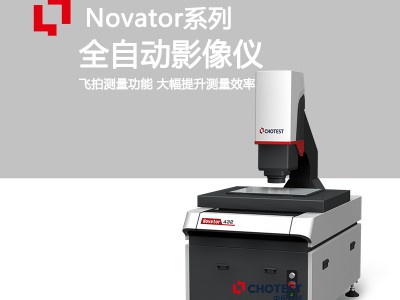

novator系列2.5次元影像测量仪设备将传统影像测量与激光测量扫描技术相结合，支持频闪照明和飞拍功能，1-2s自动聚焦速度快，处理去毛刺、弱边界等复杂边界提取能力强，可进行高速测量，并融入中图闪测仪的拼接测量功能，结合可独立升降和可更换rgb光源，可适应更多复杂工件表面，同时测量效率提升5~10倍。
产品优势
稳固移动平台、高测量精度
1.精密大理石机台，稳定性好，精度高。
2.精密线性滑轨和伺服控制系统，超低分贝静音级运动。
3.三轴全自动可编程检测，实现复杂特征批量检测。
激光扫描成像、3d复合测量
1.支持点激光轮廓扫描测量，进行高度方向上的轮廓测量。
2.支持线激光3d扫描成像，可实现3d扫描成像和空间测量。
3.visionx测量软件支持多种轮廓测量和3d空间测量，无缝连接2d/3d混合测量。
频闪照明光源、高速硬件飞拍
1.具备频闪照明光源，支持频闪和普通双模式。
2.支持飞拍模式测量，测量效率提升5~10倍。
3.novator系列2.5次元影像测量仪设备融入中图闪测仪的拼接测量功能，发挥综合优势。
可更换rgb表光、独立升降表光
1.可更换rgb表光和白色表光，适应多种复杂颜色和材料表面。
2.表光可独立升降，更好的观察样品表面。
3.支持六环八分区表面光、透射光、同轴光分段编程控制。
自动测量，批量更快
1.程序匹配工件坐标系，自动执行测量流程。
2.支持cad图纸和gerber图纸导入，坐标系匹配测量。
3、cnc固定坐标系模式下，可快速精确地进行批量测量。
操作简单，轻松无忧
1.具备大幅面导航相机，快速实现工件定位。
2.具有镜头防撞功能，轻松无忧。
3.一体化操作界面，任何人都能轻松设定和测量。
应用领域
novator可实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差、3d空间形貌与尺寸结构等精密测量。novator可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具、计量检测等领域。
光学测头平面度测量
novator系列2.5次元影像测量仪设备可以自动抓取数据点，测量点、线、圆、弧、椭圆、矩形等几何特征，自动分析测量特征的各种参数，如宽度、直径、位置、直线度、圆锥度、圆柱度等各种几何尺寸。仪器特点是可以自动抓取产品的边界和表面，尤其是在测量一些弱边缘特征(如过渡曲线、圆角加工等)时能完成自动抓取。结合专用测量软件对测绘要素数据进行处理、评价和输出。在保证精度的前提下，测量效率更高。
部分技术规格
| 型号 | novator432 | |
|
行程范围 |
x(mm) |
400 |
|
y(mm) |
300 | |
|
z(mm) |
200 | |
| 图像传感器 |
高清彩色工业摄像机 |
|
| 显示器 | 24英寸 lcd显示器（1920×1080） | |
| 镜头 | 13.3x电动连续变倍 | |
| 放大倍率 | 光学放大0.6~8.0x;影像放大17~232x | |
|
3d扫描成像测量 |
z向测量范围 | 5mm |
| 扫描宽度 | 30mm | |
| 扫描速度 | 10~80mm/s | |
| 支持飞拍测量模式 | 支持 | |
| 支持导航相机 | 支持 | |
| 外形尺寸(mm) | 860*1350*1670 | |
| 仪器重量(kg) | 650 | |
| 承重(kg) | 25 | |
恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
